新疆蓝德顺丁橡胶厂后处理尾气治理项目的尾气处理装置中自动卷帘式过滤器

1. 新疆蓝德顺丁橡胶厂

项目概况

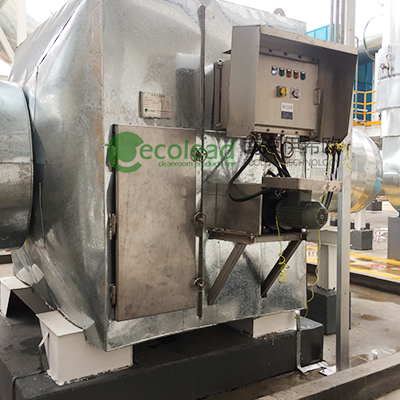

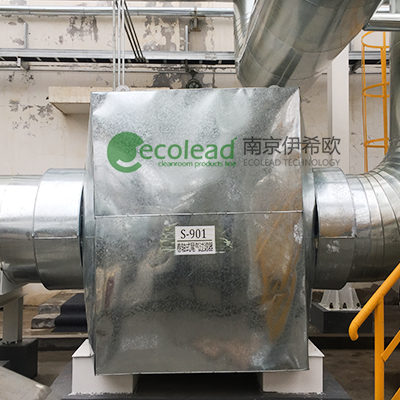

新疆蓝德顺丁橡胶厂后处理尾气治理项目的尾气处理装置中自动卷帘式过滤器：

                  输送介质

输送介质为主要成分是空气、己烷、水以及少量低聚物和胶粉末、微量丁二烯。己烷比例：正己烷44.78%，2-甲基戊烷约占11.42%，3-甲基戊烷约占19.15%，甲基环戊烷约占19.83%，还有其他一些微量的碳七组分

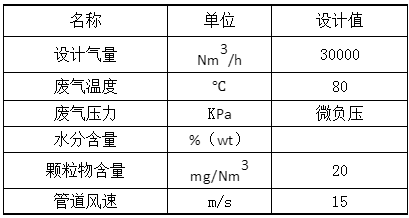

废气基础数据表

（1）新滤料箱
                卷帘式过滤器技术性能要求

新滤料箱布置于一侧，滤材由箱体另一侧引出。箱体内设有限位板，用以触动限位控制器和增加对新滤料箱内贮存滤材卷的摩擦力，避免滤材因自重而下滑脱卷，新料卷入时，要求料卷规整以免运行中发生偏斜、漏风等现象，影响过滤效率，限位板的顶撞位置应在使用之前调整准确，以免过早报警或失去作用。

（2）滤料

过滤效率：对>5μm尘粒，计数效率约η≈80%；对>8μm尘粒，计数效率η≈96%。

（3）旧滤料箱

用以存放污染滤材的，内有下料辊轴、传动轴、链轮、联轴节及卷紧滤材的压料板等。下料辊具有弹性轴头，可将轴缩短和伸长，因而能方便地更换滤料。

（4）压料栅

当滤材的阻力大于设定值时，滤材可在挡料栏与压料栏中移动；压料栏可防止因风机回风引起的滤材移位。

（5）传动机构

当滤料被废气中颗粒物阻塞达到设定压差时，压差开关将信号发送给控制箱并使传动机构启动滤料将自动卷绕更换滤料，直到初阻力达到设定值。

（6）电控箱
    自动控制箱由按钮开关、交流接触器、时间继电器等元件组成。本装置电控柜上预留滤料用尽及电机故障无缘干接点信号接口，便于主控室监测设备运行情况。
