中国石油独山子分公司-催化氧化（CO）废气处理系统卷帘式过滤器

项目概况：

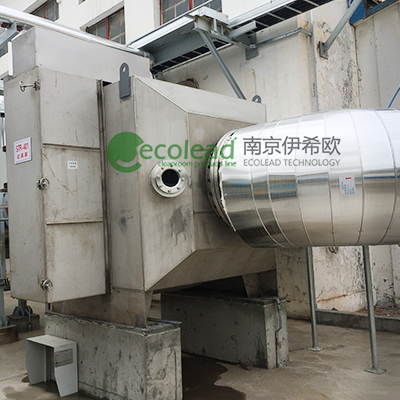

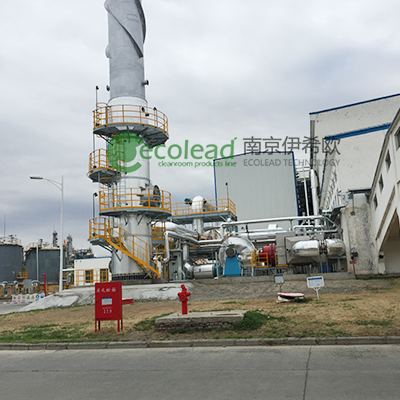

中国石油独山子分公司乙烯厂顺丁橡胶装置后处理系统VOCs治理项目催化氧化（CO）废气处理系统卷帘式过滤器。

                    输送介质

                   输送介质为主要成分是空气，含有微量非甲烷类总烃(主要为正己烷、少量丁二烯)，并含水汽、微量顺丁橡胶胶末等的废气。

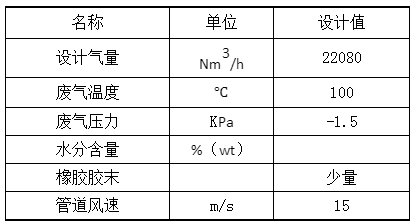

废气基础数据表

                卷帘式过滤器技术性能要求

（1）新滤料箱

新滤料箱布置于一侧，滤材由箱体另一侧引出。箱体内设有限位板，用以触动限位控制器和增加对新滤料箱内贮存滤材卷的摩擦力，避免滤材因自重而下滑脱卷，新料卷入时，要求料卷规整以免运行中发生偏斜、漏风等现象，影响过滤效率，限位板的顶撞位置应在使用之前调整准确，以免过早报警或失去作用。

（2）滤料

过滤效率：对>5μm尘粒，计数效率约η≈80%；对>8μm尘粒，计数效率η≈96%。

（3）旧滤料箱

用以存放污染滤材的，内有下料辊轴、传动轴、链轮、联轴节及卷紧滤材的压料板等。下料辊具有弹性轴头，可将轴缩短和伸长，因而能方便地更换滤料。

（4）压料栅

当滤材的阻力大于设定值时，滤材可在挡料栏与压料栏中移动；压料栏可防止因风机回风引起的滤材移位。

（5）传动机构

当滤料被废气中颗粒物阻塞达到设定压差时，压差开关将信号发送给控制箱并使传动机构启动滤料将自动卷绕更换滤料，直到初阻力达到设定值。

（6）电控箱
    自动控制箱由按钮开关、交流接触器、时间继电器等元件组成。本装置电控柜上预留滤料用尽及电机故障无缘干接点信号接口，便于主控室监测设备运行情况。
